全面解析 RTV 矽膠與 HTV 矽膠的核心區別

在矽橡膠材料領域，RTV 矽膠和 HTV 矽膠是兩個非常常見的專業術語。它們都屬於矽橡膠體系，但並不是同一種材料類型。本文將從材料科學、加工工藝以及應用領域的角度，全面剖析 RTV 矽膠與 HTV 矽膠的核心區別。

一、什麼是 RTV 矽膠？

RTV 是 Room Temperature Vulcanizing 的縮寫，即「室溫硫化」。從聚合物科學的角度來看，RTV 矽膠的基膠通常是分子量較低的線型聚矽氧烷。由於其分子鏈較短，材料在未交聯前呈現為具有流動性的液態或膏狀。

它的核心技術特徵在於：交聯反應（硫化）所需的活化能較低，在室溫環境下即可發生化學反應，形成三維網狀的彈性體結構。根據交聯機理和組分設計的不同，RTV 主要分為兩大類體系：

1. 單組分 RTV 矽膠

單組分 RTV 矽膠，也常稱為 1-Part RTV，通常在密封包裝中保持穩定狀態。材料擠出後暴露在空氣中，依靠空氣中的微量水分觸發固化反應。

其固化過程通常是由表及裡逐漸進行。材料表面先與空氣中的水分接觸並開始交聯，隨後固化層逐步向內部推進。

根據釋放副產物的不同，單組分 RTV 矽膠又可分為脫酸型、脫醇型、脫酮肟型、脫醯胺型等體系。不同體系在氣味、腐蝕性、黏接性和材料相容性方面存在差異。

單組分 RTV 矽膠常用於密封、黏接、填縫、防水、電子保護和局部修補等場景。它的優勢是使用方便，但由於固化依賴空氣濕氣，厚層材料或封閉空間中的深部固化會受到限制。

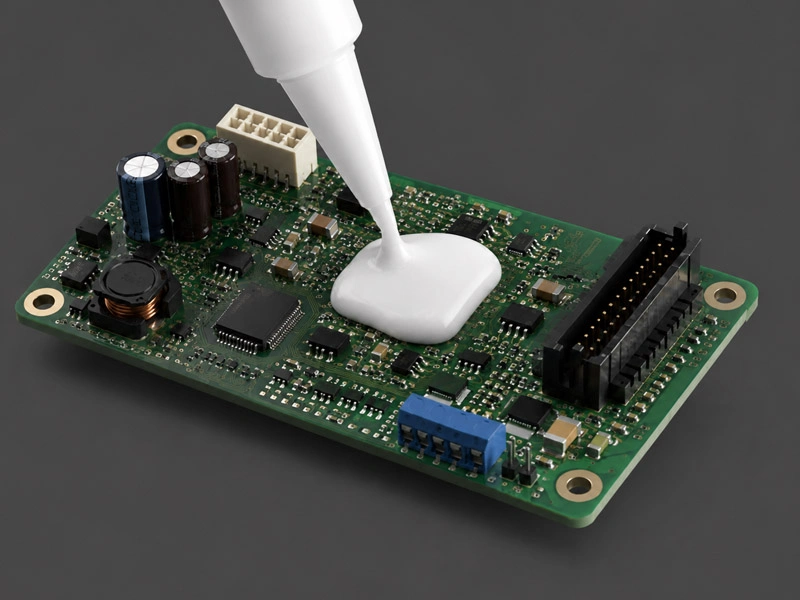

單組分RTV矽膠

2. 雙組分 RTV 矽膠

雙組分 RTV 矽膠，也稱為 2-Part RTV 或 RTV-2，通常由 A 組分和 B 組分組成。在未混合前，兩個組分可以分別保持相對穩定。只有當 A、B 組分按照規定比例充分混合後，交聯反應才會被觸發，材料隨後逐漸從液態轉變為彈性體。

與單組分 RTV 矽膠相比，雙組分 RTV 矽膠的固化不依賴空氣濕氣，因此可以實現更均勻的整體固化，也更適合較厚膠層或較複雜空間中的固化。

從固化機理來看，雙組分 RTV 矽膠主要包括兩條技術路線：

縮合型（有機錫催化）矽膠： 基於縮聚反應，通常以有機錫化合物為催化劑。反應過程中會釋放出水或醇類等小分子，因此材料存在一定的線性收縮率，但其對操作環境的寬容度較高，不易發生「固化抑制」（矽膠中毒）現象。

縮合型矽膠

加成型（鉑金催化）矽膠： 基於矽氫加成反應（Hydrosilylation），以鉑金錯合物為催化劑。反應過程中沒有任何副產物釋出，因此材料固化後收縮率極低（通常小於 0.1%），具備極高的純淨度與優異的深部固化能力。

加成型矽膠

延伸閱讀： 加成型矽膠與縮合型矽膠的區別。

二、什麼是 HTV 矽膠？

HTV 是 High Temperature Vulcanizing 的縮寫，即「高溫硫化」。與 RTV 體系截然不同，HTV 矽膠的基膠是分子量極高的聚矽氧烷（通常分子量在幾十萬到數百萬之間）。

它的核心技術特徵在於：交聯反應需要較高的活化能。在室溫下，交聯劑與基體不會發生反應，必須在高溫（通常為 150°C 至 200°C）以及高壓的外部物理條件下，才能激發自由基反應或加成反應，最終完成硫化網絡構建。

HTV 矽膠根據其初始物理形態，主要細分為兩個技術分支：

高稠度矽橡膠 (HCR - High Consistency Rubber)： 這是最傳統的 HTV 形態，未交聯前呈現為類似黏土或口香糖的高稠度固態膠塊。它需要依賴練膠機進行混煉（加入過氧化物或鉑金硫化劑），隨後在高溫金屬模壓機中透過加熱加壓完成硫化。

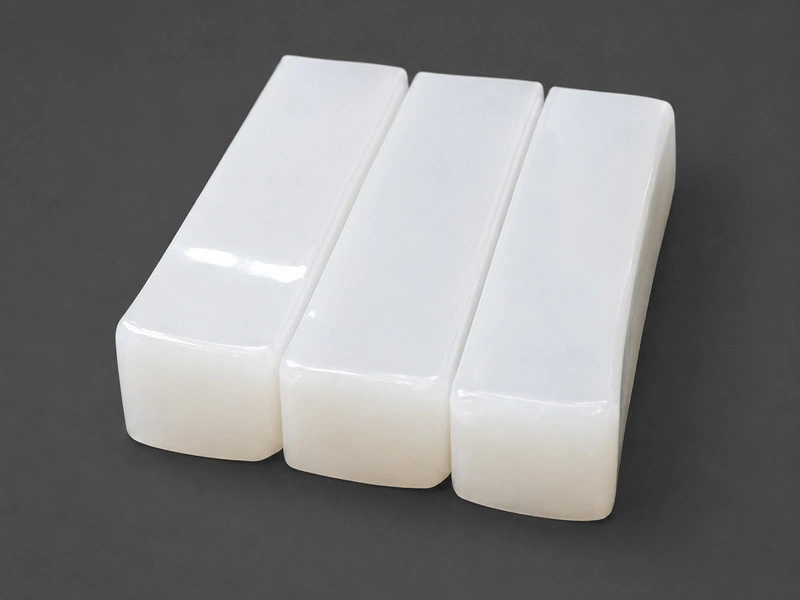

HTV固態矽膠

液態矽橡膠 (LSR - Liquid Silicone Rubber)： 儘管名為「液態」，但它屬於高溫硫化體系，且其黏度遠高於 RTV 液體。LSR 採用雙組分鉑金催化體系，必須透過專用的液態射出成型（LIM）設備，在極高的壓力下注射進加熱的封閉金屬模腔中，實現數秒到數十秒內的快速高溫交聯。

LSR液態矽膠

三、差異對比

RTV 矽膠和 HTV 矽膠最大的區別是硫化條件不同。

RTV 矽膠可以在室溫條件下固化；HTV 矽膠則需要在高溫條件下完成硫化。這個差異會進一步影響材料形態、加工方式、設備要求和最終性能表現。

四、結論

RTV 矽膠與 HTV 矽膠代表了兩類不同的矽橡膠硫化體系。

RTV 矽膠以室溫固化為核心，通常具有較好的流動性和操作靈活性，常用於模具製作、電子灌封、密封和現場固化等場景。

HTV 矽膠以高溫硫化為核心，通常需要配合模壓、擠出或射出等工業設備加工，更常用於密封件、管材、墊片、汽車配件和批量矽膠製品生產。

簡單來說：RTV 矽膠更強調室溫固化和操作靈活性；HTV 矽膠更強調高溫加工、機械性能和批量穩定性。
