縮合型翻模矽膠亦屬於縮合型模具矽膠原料，通常也稱為錫催化矽膠。這是一種雙組份（RTV-2）液態矽膠系統，A 劑為白色或半透明的黏稠基膠，B 劑為透明至微黃色的錫基催化劑。此類材料適用於各類翻模與模具製作應用，兼具良好的流動性、撕裂強度與脫模性能。

當以重量比 100:2 至 100:4 混合後，材料會在室溫下與空氣中的濕氣反應並逐步固化，形成柔韌且耐用的彈性體。它既可用於灌注製作塊狀模具，也可搭配觸變劑製成可刷塗的皮模，因此廣泛應用於樹脂、石膏、混凝土、蠟燭、裝飾件與低熔點金屬等翻模場景。

縮合型翻模矽膠

固化原理

縮合型翻模矽膠的固化是由錫基催化劑引發的過程，促進羥基封端聚合物之間的反應，並需要空氣中的濕氣才能進行。固化速率會受到催化劑比例、環境溫度與濕度影響；增加上述任一因素，通常都會縮短操作時間與固化時間。此類反應在固化過程中會釋放少量副產物（如醇類、胺類或乙酸），因此材料在固化後會產生輕微且持續的收縮。

產品特點

  • 硬度範圍廣

    5–40 Shore A。

  • 細節還原佳

    可捕捉細微紋理與表面細節。

  • 高撕裂強度

    耐用且適合重複翻模使用。

  • 低收縮率

    線性收縮率約 ≤0.3%。

  • 加工方式靈活

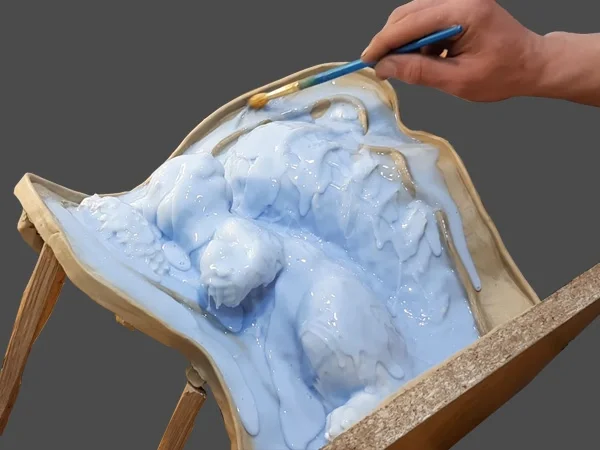

    可灌注，也可刷塗。

  • 易於脫模

    具備優異的脫模性能。

  • 耐熱性佳

    耐熱可達 200°C（392°F）。

  • RTV-2

    室溫固化，操作方便。

應用領域

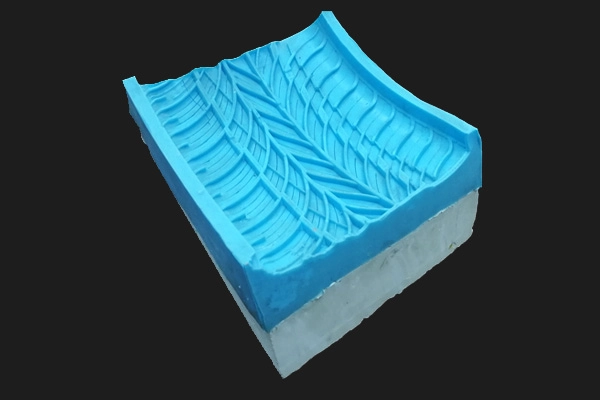

縮合型翻模矽膠是一種具成本效益且耐用的製模材料，以高撕裂強度與優異的脫模性能見長。它特別適合工業、藝術與建築翻模應用，可用於製作生產模具、原型模具與裝飾件模具。常見灌注材料包括樹脂（聚氨酯、環氧、聚酯）、蠟、石膏、混凝土與低熔點金屬等。

查看更多

技術資料

產品名稱 硬度 混合比例 黏度（A） 操作時間 固化時間 撕裂強度
RTV-31055 A100A:3±1B15,000 cps40 分鐘8 小時8.0 N/mm
RTV-311010 A100A:3±1B15,000 cps40 分鐘8 小時12.0 N/mm
RTV-311515 A100A:3±1B16,000 cps40 分鐘9 小時16.0 N/mm
RTV-312020 A100A:3±1B21,000 cps40 分鐘9 小時25.0 N/mm
RTV-312525 A100A:3±1B20,000 cps40 分鐘10 小時25.0 N/mm
RTV-313030 A100A:3±1B19,000 cps40 分鐘10 小時25.0 N/mm
RTV-313535 A100A:3±1B18,000 cps40 分鐘11 小時23.0 N/mm
RTV-314038 A100A:3±1B18,000 cps40 分鐘12 小時21.0 N/mm
白色縮合型矽膠
產品名稱 硬度 混合比例 黏度（A） 操作時間 固化時間 撕裂強度
RTV-32055 A100A:3±1B15,000 cps40 分鐘8 小時9.0 N/mm
RTV-321010 A100A:3±1B15,000 cps40 分鐘8 小時13.0 N/mm
RTV-321515 A100A:3±1B16,000 cps40 分鐘9 小時17.0 N/mm
RTV-322020 A100A:3±1B21,000 cps40 分鐘9 小時26.0 N/mm
RTV-322525 A100A:3±1B20,000 cps40 分鐘10 小時26.0 N/mm
RTV-323030 A100A:3±1B19,000 cps40 分鐘10 小時26.0 N/mm
RTV-323535 A100A:3±1B18,000 cps40 分鐘11 小時24.0 N/mm
RTV-324037 A100A:3±1B18,000 cps40 分鐘12 小時22.0 N/mm
半透明縮合型矽膠

催化劑處理與混合比例

注意： B 劑催化劑對濕氣敏感。長時間暴露在空氣中可能造成水解，形成表面薄膜或結皮。每次使用後請立即將容器密封嚴實。
  • 配套使用： 請務必使用同一套裝的 A、B 劑。若需混合不同批次，請先進行相容性測試。
  • 可調範圍： 標準比例為 100:2 至 100:4。較高的催化劑比例會加快固化速度；較低比例則會延長操作時間。
  • 按重量混合： 請使用電子秤進行精確稱量，避免以體積估算。

加工條件

  1. 相容性測試： 在應用於完整模型之前，請先進行小規模測試，以確認與基材之間不會產生反應。
  2. 建議溫度： 最佳操作環境為 20–30°C（68–86°F）。低於 10°C（50°F）時，可能出現固化不完全或固化失敗。
  3. 濕度需求： 縮合型翻模矽膠需要空氣中的濕氣才能完成固化，請勿在完全密閉或不透氣的空間中使用。
  4. 加熱加速： 可在一定程度上加快表面反應，但通常僅在 45°C（113°F）以下較為有效，高於此溫度並不會顯著縮短整體固化時間。

安全須知

僅供工業與一般翻模用途： 不適用於食品模具、牙科用途或直接皮膚接觸應用。
  • 通風： 請在通風良好的區域操作，以利排散固化過程中釋放的副產物。若通風不足，請配戴適當的呼吸防護裝備。
  • 防護： 建議配戴護目鏡與防液體手套（如丁腈或丁基橡膠），避免濺入眼睛或長時間接觸皮膚。
  • 急救： 若不慎接觸眼睛，請立即以大量清水沖洗並儘速就醫。
  • 兒童： 請將產品放置於兒童無法觸及之處。

儲存與保存期限

儲存條件
請儲存在室溫（15–25°C / 60–77°F）的陰涼乾燥處，並避免陽光直射。
保存期限
在正確儲存條件下，自生產日起可保存 12 個月；高溫環境可能縮短保存期限。
已開封容器
使用後請立即重新密封，以降低洩漏、污染及催化劑水解風險。
超過保存期限： 若產品存放超過建議保存期限，仍可能可用；但使用者應在正式使用前自行測試並確認其性能是否符合預期用途。
縮合型矽膠原料
立即詢價
