RTV-2（雙組分室溫硫化）液態矽膠是一種廣泛應用於矽膠模具製作領域的高性能材料。為了最大化材料性能並延長使用壽命，正確的儲存與維護至關重要。本文將詳細介紹RTV-2液態矽膠的正確儲存方法，確保它在使用過程中的穩定性和高性能。
一、矽膠保存期限
RTV-2液態矽膠與許多其他化學品不同，過期後並不會散發異味或產生有害物質，但其黏度會隨著時間的推移逐漸增加。這意味著即使超過了建議的保存期限，產品仍可使用，但黏度增高可能會使攪拌和脫泡（抽真空）變得更加困難。為了確保矽膠的最佳效果，建議在使用前進行重新測試，以確認是否適用於預期用途。

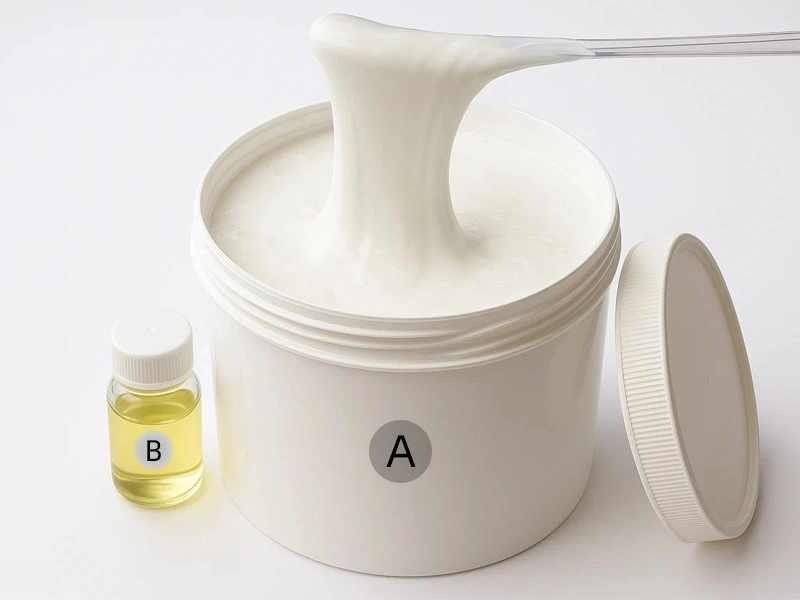

RTV-2液態矽膠
根據不同的固化類型，RTV-2液態矽膠的保存期限有所不同：
錫固化（縮合固化）矽膠： 保存期限通常為12個月。
鉑固化（加成固化）矽膠： 半透明類型的保存期限通常為12-24個月，透明類型為12個月。
需要注意的是，如果儲存環境的溫度過高，RTV-2矽膠的保存期限可能會顯著縮短。
二、儲存環境要求
確保RTV-2矽膠在適宜的環境中儲存，能夠有效延長其使用壽命並保持其性能。以下是主要的儲存環境要求：
1. 溫度控制
RTV-2矽膠應儲存在乾燥、陰涼的環境中，建議的溫度範圍為15°C 至 25°C（59°F 至 77°F）。在較高溫度儲存會加速液態矽膠的增稠過程，從而影響其流動性和固化效果，縮短其有效使用期。
2. 濕度控制
濕度對不同類型的RTV-2矽膠的影響有所不同：
錫固化型矽膠： 此類矽膠依賴空氣中的水氣來完成固化。因此，高濕環境會加速其固化速度，可能導致材料在儲存期間過早增稠或部分固化。
鉑固化型矽膠： 濕度對其固化速度的影響較小，但仍可能在高濕環境下導致模具表面出現輕微黏性。
為了避免不必要的固化反應或性能變化，建議將儲存環境的相對濕度保持在30%至60%之間。
3. 其他影響因素
RTV-2矽膠應避免暴露於強光下，並且遠離一些可能引起固化抑制的污染源。尤其是鉑金級矽膠對某些物質非常敏感，這些物質可能導致固化抑制現象。常見的污染源包括：
硫化物： 如含硫的塑形黏土（例如Plastilina）。
胺類： 如某些氨基固化環氧樹脂。
某些塑膠與橡膠： 特別是硫化橡膠。
錫固化型矽膠通常不易受固化抑制影響。固化抑制現象可能導致矽膠固化不完全，表現為持續的黏性。因此，在儲存過程中，確保矽膠遠離這些潛在污染源。
三、儲存注意事項
除了控制儲存環境外，正確的包裝和定期檢查也是確保RTV-2液態矽膠長期穩定的重要環節。以下是儲存過程中需要特別注意的事項：
1. 密封保存
RTV-2矽膠由A、B兩組分組成，未混合的兩組分應始終保持密封保存。每次取用材料後，應立即重新密封容器，以最大限度地減少與空氣和濕氣的接觸。建議容器保持直立存放，尤其是在開封後，以防洩漏。
特別需要注意的是B組分（催化劑或固化劑）。當催化劑暴露於空氣中時，它會與水氣反應，導致水解。水解的明顯跡象包括催化劑表面形成薄膜、結皮或結晶。
處理措施： 一旦觀察到這些現象，表明該催化劑已經變質，不應再使用。使用已水解的催化劑可能導致矽膠固化不完全或最終性能下降。
預防措施： 一個非常有效的專業技巧是，在旋緊瓶蓋前，在瓶口覆蓋一層保鮮膜或工業纏繞膜。這能提供一個優於瓶蓋本身的空氣/濕氣屏障，顯著延長開封後催化劑的壽命。
2. 定期檢查
定期檢查RTV-2矽膠的增稠情況非常重要。如果發現其黏度比初始狀態明顯增加，應盡快使用，避免因儲存過長導致無法使用。
3. 避免與其他化學品接觸
在儲存RTV-2液態矽膠時，應避免與其他化學品（如溶劑、油類等）直接接觸，以防發生不必要的化學反應或污染，影響矽膠的性能。
四、結論
RTV-2液態矽膠的正確儲存對於延長其使用壽命、確保模具品質至關重要。透過控制儲存環境的溫度、濕度，密封包裝，定期檢查，並避免與污染源接觸，可以有效地保持矽膠的性能，確保最終產品的品質。
